1）XMT220  系列数字式温度指示变送器是专为电力系统测量、显示高压设备温升的一种新型温度测量仪器。该仪器具有可靠性好、测量精度高、读数稳定、外形美观、使用方便等特点，特别是采用了大 LED 显示器件，使得该仪器的读数距离可达到数十米，十分方便了值班巡视人员的监测、记录。

2）XMT220  系列具有较强的运算、比较、执行、报警、通信上的处理能力。XMT220  系列仪表具有以下特色：

a、 仪表硬件大幅度减少，系统的组成结构相对简单，每路 PT100、CU50 输入信号兼容；

b、 采用数字化设计，工艺显著改善，内部没有调整电位器使温度漂移得到了很大改善，所有的校准和功能设定可以全部通过按键/通信控制软件的设置来完成。

3）每组均有风扇控制及超高温报警功能，输出接点容量大，用户使用灵活。

4）仪表不但有常规模拟量（0～5V/4～20mA）输出，而且还有传输距离更远，抗干扰性能优越，更易组建自动化监控网的 RS485 接口。

5）外形及安装与现有主变油温仪表一致，更易操作替代安装。

综上所述，此表适用于当今无人值班变电所的旧式仪表更换、改造，性能符合无人值班变电所的遥讯、遥测要求，是变电所改造必须配备的理想主变油温测量仪表。

1）传感器形式：PT100/CU50

2）温控路数：3 路

3）测温范围：-50℃ ~ +150℃

4）变送输出： 0-5V 电压输出  （负载电路≥150Ω）（硬件跳线+软件设置）

4-20mA 电流输出（负载电路≤1KΩ）（硬件跳线+软件设置）

0-20mA 电流输出（负载电路≤1KΩ）（硬件跳线+软件设置）

5）读数分辨率：0.1℃

6）精度等级：0.5

7）报警值设定范围：

-50℃≤风机停止值（T△F）＜风机启动值（TF）＜上限报警值（TH）≤＋150℃ 8） 通信地址：1~247

协议类型：MODBUS-RTU（详见附录）

波 特 率：4800bps/9600bps/19200bps/57600bps 9） 输出接点容量：AC250V 5A

10）工作电压：AC/DC 85~265V

11）整机功耗：<10W

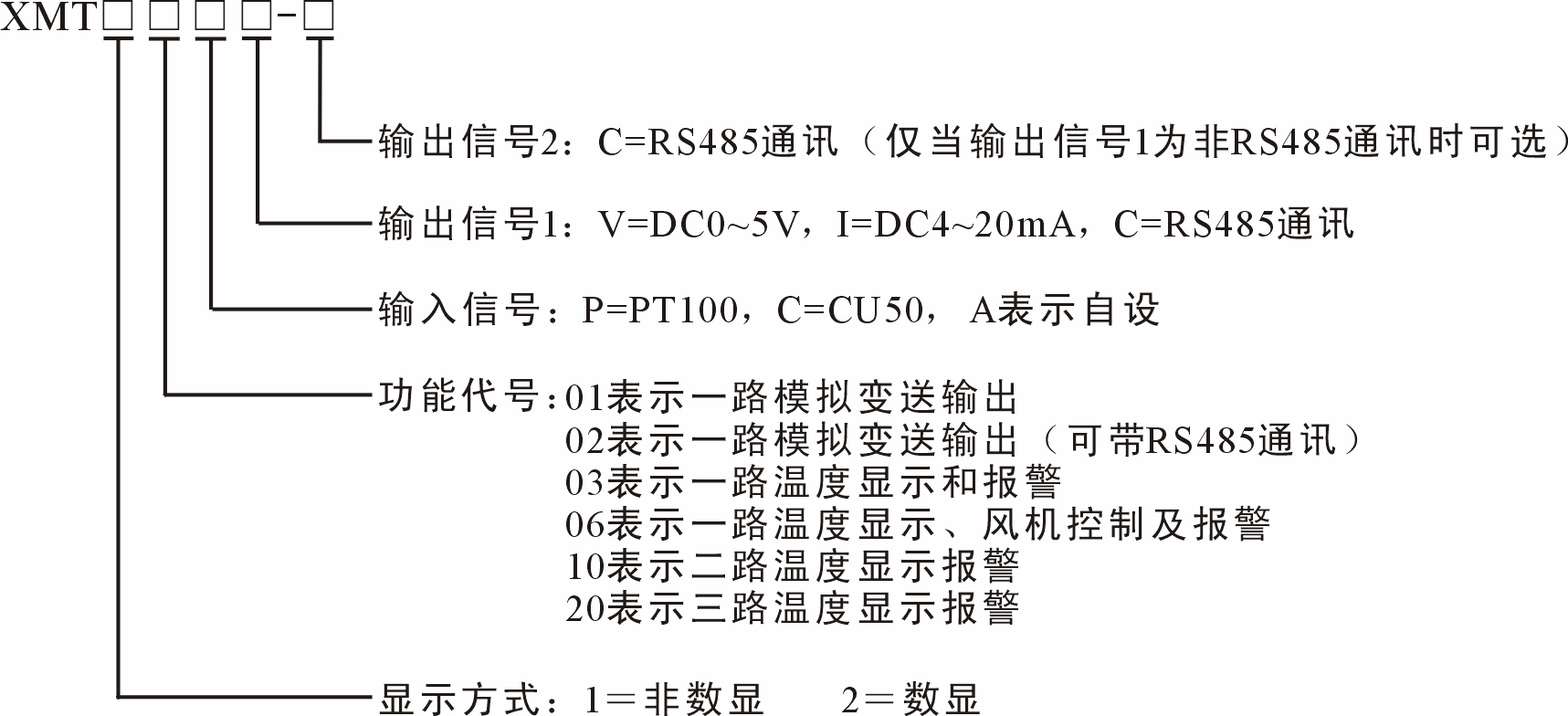

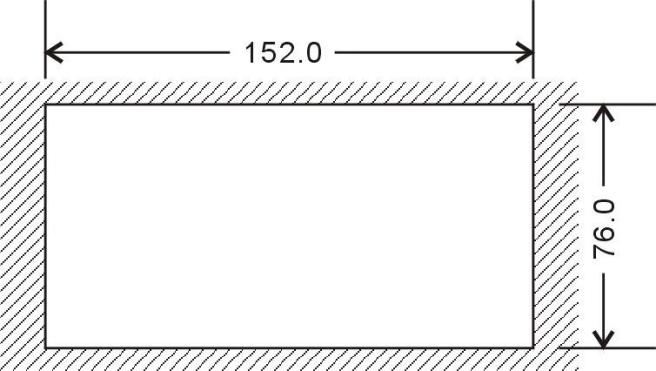

1）控制屏上开 152×76mm 矩形孔（如图 1），将产品从正面装入孔内，将固定支架从仪表后面两侧固定。

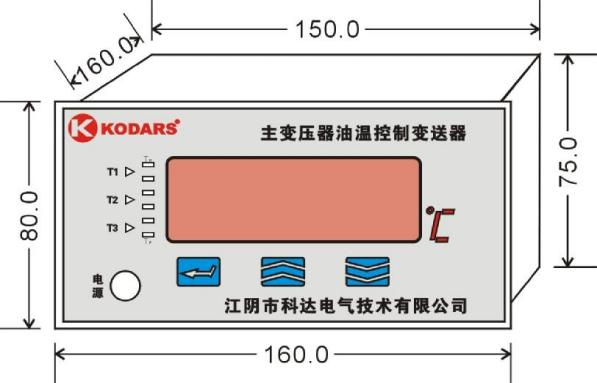

外形及开孔尺寸图（图 1）

2）尾座后面接线位置如图 2 所示，请严格按规定接线，配接的热电阻型号与分度号必须与仪表所注明的分度号一致。

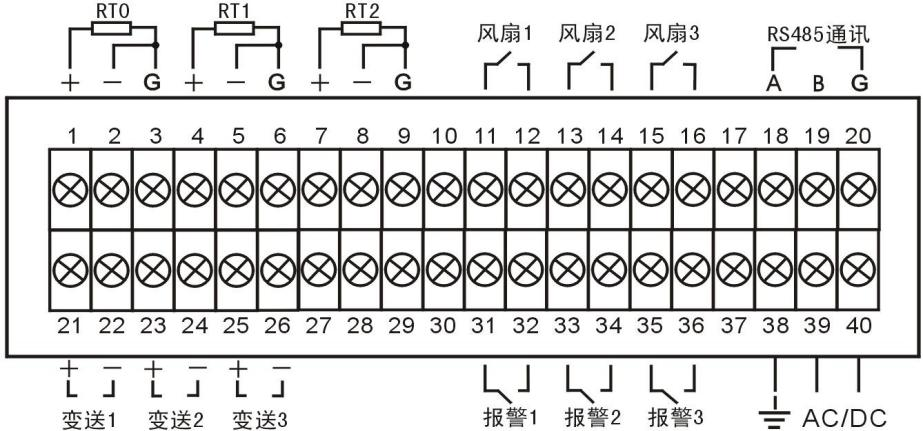

尾座接线图（图 2） 3） 风扇、报警输出，均为无源控制接点。

4） 确认所有接线后，即可通电运行。

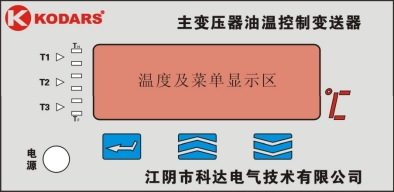

1、 前面板示意图

B、进入方法：在正常显示温度的情况下，同时长按“+”键 5 秒以上，然后提示，松开按键后，要求用户输入密码，用户输入 4 位数的密码：6666 后方可进入。如密码输入错误则显示“Err”1秒后自动跳出工厂菜单，返回温度显示状态。密码的输入方法见“回出厂设置参数中的密码设置”。
C、进入提示：正确进入后菜单首先显示用户类别，然后 1 秒后就自动跳到工厂设置的第一个菜单
。注意：在设置/进入工厂菜单的时候不可以通信!
D、按键分配：3 个按键分为：“  ”键、“”键、“”键。

1. 在显示工厂主菜单的时候，“ ”键为：进入当前菜单；“”键为：显示上一级菜单；“”

键为：显示下一级菜单。

1. 在显示工厂子菜单的时候，“”键为：确定当前设置，并返回到主菜单；“”键为：将当前设置的参数加 1 或指向下一个参数；“”键为：将当前设置的参数减 1 或指向上一个参数。

E、部分菜单使用特别说明：

1. 变送类型：因电路上实现变送，需要跳线才能实现相应的输出功能 ，改菜单的设置只是更改软件上的变送输出的算法。如菜单的设置与硬件上的跳线不一致，则变送的值就不准确了。
2. 输入/输出误差：该误差在出厂前都已经设置好，一般不需要更改。随意调整将会照成输入/输出

混乱。

1. 校准：校准 0 基准菜单显示 BASE，校准满度时菜单显示 FULL。校准参数时电阻箱上调 23Ω校准 0 基准，调 280Ω校准满度，然后再调 23Ω校准偏移基准。必须先校准 0 基准后再校准满度再校准偏移，否则校准后显示的参数不准确。

警告：系统中的输入/输出误差/校准参数都已经调到最佳状态，禁止更改里面的参数，否则将造成测量不准确！
