1）XMT206 系列数字式温度指示变送器是专为电力系统测量、显示高压设备温升的一种新型温度测量仪器。该仪器具有可靠性好、测量精度高、读数稳定、外形美观、使用方便等特点，特别是采用了大 LED 显示器件，使得该仪器的读数距离可达到数十米，十分方便了值班巡视人员的监测、记录。

2）XMT206 系列具有较强的运算、比较、执行、报警、通信上的处理能力。XMT206 系列仪表硬件大幅度减少，系统的组成结构相对简单，输入信号兼容 PT100、CU50 两种传感器；

3）输出具有一路风扇控制、一路超高温报警、一路超低温报警功能，输出接点容量大，用户使用灵活；

4）仪表不但有常规模拟量（0～5V/4～20mA）输出，而且还有传输距离更远，抗干扰性能优越，更易组建自动化监控网的 RS485 接口；

5）外形及安装与现有主变油温仪表一致，更易操作替代安装。

综上所述，此表适用于当今无人值班变电所的旧式仪表更换、改造，性能符合无人值班变电所的遥讯、遥测要求，是变电所改造必须配备的理想主变油温测量仪表。

1）传感器形式：PT100/CU50

2）温控路数：1 路

3）测温范围：-50℃ ~ +150℃

4）变送输出： 0-5V 电压输出 （负载电路≥150Ω）（硬件跳线+软件设置）

4-20mA 电流输出（负载电路≤1KΩ）（硬件跳线+软件设置）

0-20mA 电流输出（负载电路≤1KΩ）（硬件跳线+软件设置）

5）读数分辨率：0.1℃

6）精度等级：0.5

7）报警值设定范围：

-50℃≤低报警值（TL）<风机停止值（T△F）＜风机启动值（TF）＜高报警值（TH）≤＋150℃ 8） 通信地址：1~247

协议类型：MODBUS-RTU（详见附录）波 特 率：4800bps/9600bps

输出接点容量：AC250V 5A 9） 工作电压：AC/DC85~265V

10）整机功耗：<10W

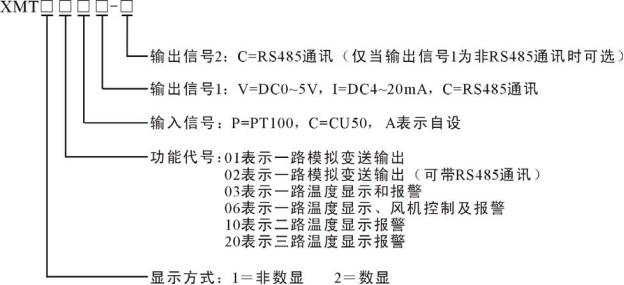

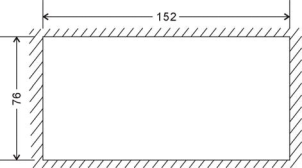

1. 控制屏上开 152×76mm 矩形孔（如图 1），将产品从正面装入孔内，将固定支架从仪表后面两侧固定。

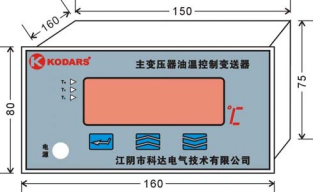

外形及开孔尺寸图（图 1）

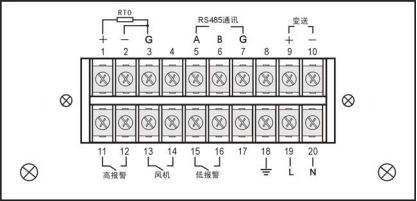

1. 尾座后面接线位置如图 2 所示，请严格按规定接线，配接的热电阻型号与分度号必须与仪表所注明的分度号一致。


尾座接线图（图 2） 3） 风扇、报警输出，均为无源控制接点。

1. 确认所有接线后，即可通电运行。

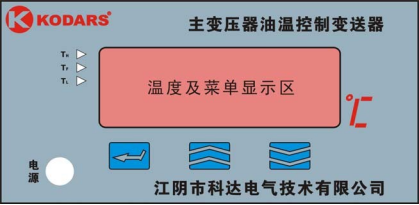

1、 前面板示意图

2、 用户菜单说明
A、菜单结构：

B、 进入方法：在正常显示温度的情况下，长按“  ”键 5 秒以上才可以进入用户设置菜单。
C、 进入提示：正确进入后菜单首先显示用户类别 ，然后 1 秒后就自动跳到用户设置的第一个菜单。
D、 按键分配：3 个按键分别为：“ ”键，“”键，“”键。

1. 在显示用户主菜单的时候，“ ”键的功能为：进入当前菜单；“”键为：显示上一级菜单； “”键为：显示下一级菜单。
2. 显示用户子菜单的时候，“”键的功能为：确定当前设置，并返回到主菜单；“”键为：将当前设置的参数加 1 或指向下一个参数。“”键为：将当前设置的参数减 1 或指向上一个参数。

E、 部分菜单使用特别说明：
高/低报警的报警时间说明：0FF 代表不计时方式打开报警（报警随温度降低后才能自动关闭）。若设置的时间是 5~60 秒之内，则不随温度的降低而关闭报警，直到报警的时间达到设定的时间才关闭，最长的设置时间为 60 秒。
F、 系统中辅助功能说明：

1. 在进入子菜单时，短按“”键，执行相应的返回，长按 5 秒则直接返回温度显示（利用此功能可以在菜单的任何时候直接返回到温度显示，而无须在显示的情况下按确定）。
2. 在显示菜单的时候，如在 1 分钟内无任何菜单操作，则自动返回温度显示。
3. 若客户所选型号不带通信则用户菜单中的“仪表地址和仪表波特率”的设置均无意义。

3、 运行信息说明：
